工作原理
YKN系列振動篩主要由電機傳動部,中間軸部件,撓性聯軸器,激振器組件,篩框組件等部分組成。
YKN系列振動篩采用偏心塊作激振源來帶動篩體作圓振動,其工作原理是:篩框通過彈性支撐在底座(或基礎)上,偏心塊件安裝在軸上,軸通過軸承和軸承座安裝在篩框的側板上,主軸旋轉時帶動偏心塊旋轉,偏心塊產生的慣性力迫使篩框產生振動。隨著電動機連續運行,篩機作近似圓軌跡運動,實現篩分作業。
產品賣點
振幅更大,效率更高
激振器采用外置式塊偏心結構,相對軸偏心振動器提高了激振力,減輕了重量,振幅更大,篩分效率更高。激振器通過調整副偏心塊的數量,可滿足不同激振力要求,適應不同振幅要求。
優化設計,運行平穩
運用有限元分析技術對篩框進行優化計算。電機與激振器聯接采用撓性聯軸器,使力矩的傳動沒有軸向力的傳遞,從而運行更平穩。
維修方便,安裝靈活
采用同步齒形帶結構,與齒輪同步器相比,重量輕,維修方便。激振器之間用萬向節聯接,安裝更換靈活。
受力均勻,強度大
側板采用整體折彎件,不易產生焊接裂紋。側板與橫梁、前后橫撐之間采用環槽鉚釘聯接,整體受力均勻,強度大。
產品參數

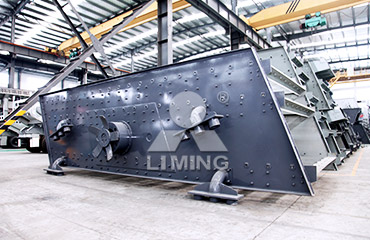

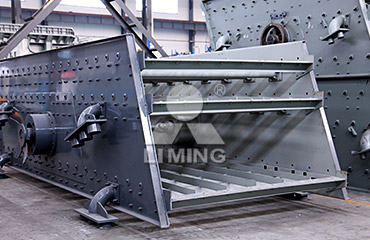

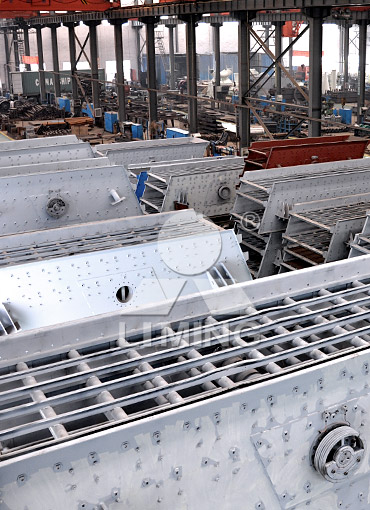

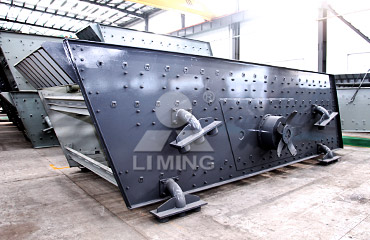

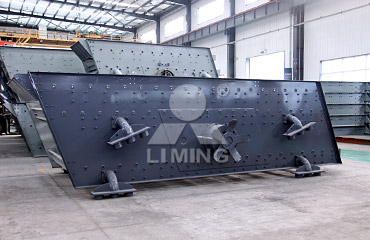

產品圖集
