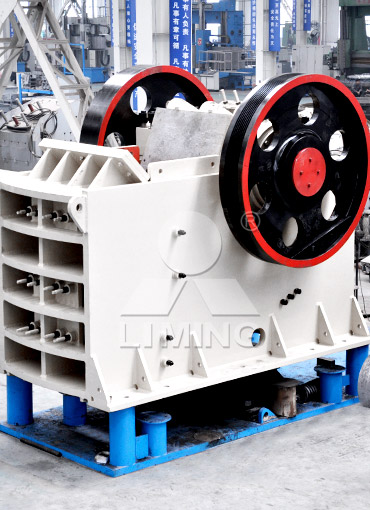

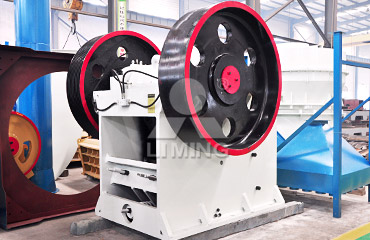

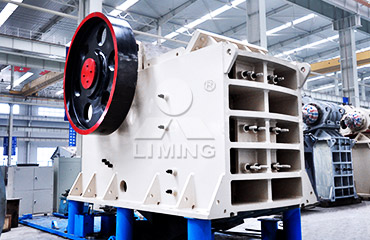

顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。

顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。
